Akankah Ini Berhasil?
Pertama, citra 20cm tidak sama dengan skala peta 1:20. Peta dibuat dengan kombinasi padu padan sumber data. Setiap sumber mungkin baik-baik saja, tetapi apakah informasinya masuk akal dalam komposisi akhir? Jika Anda yakin penyedia data sumber dapat diandalkan dan Anda yakin dapat menangani masalah terkait datum dan proyeksi, namun peta akhir terlihat buruk, pertimbangkan ketidakcocokan skala.
Apa Itu Skala?
Skala menggambarkan bagaimana dimensi ruang model pada peta berhubungan dengan dunia nyata. Hal ini dapat diungkapkan dengan kata-kata, sebagai rasio atau pecahan yang mewakili, atau secara grafis sebagai batang skala.
Skala mudah dipahami pada peta cetak yang biasanya berupa vektor (titik, garis, area, dan teks), dan inilah cara banyak orang pertama kali mempelajari geografi. Beberapa kebingungan muncul ketika Anda melihat peta yang digambar dengan skala tertentu diposting online; memperbesar tidak mengubah skala, meskipun Anda memperbesar peta. Ini setara dengan mendekatkan wajah Anda ke kertas. Anda tidak akan melihat lebih detail saat Anda mendekat.
Apa Itu Resolusi?
Peta vektor menggunakan skala, tetapi peta raster (susunan piksel berbentuk kotak) seperti ortofoto menggunakan resolusi. Peta foto yang dibuat dengan citra udara sangat populer namun kurang dipahami. Citra udara, seperti citra digital lainnya, terbuat dari piksel. Ketika citra diortorektifikasi untuk mengoreksi pergerakan pesawat, gambar tersebut diambil sampelnya sehingga setiap piksel akan mencakup area yang sama persis di darat. Misalnya, pada gambar berukuran 30cm, setiap piksel mencakup area berukuran 30cm x 30cm.
Menyatukan Semuanya
Saat Anda menambahkan citra udara ke proyek pemetaan Anda, dengan asumsi Anda membeli citra georeferensi berukuran 500m x 500m, skala referensi dan pengaturan proyeksi apa pun yang Anda pilih untuk proyek Anda akan diterapkan pada sheet berdimensi 500m x 500m. Cakupan permukaan setiap piksel tetap sama, dimanapun skala peta tempat Anda menampilkan gambar tersebut.
Peta yang dibuat menggunakan kombinasi layer citra yang dijelaskan berdasarkan resolusi, kemudian ditambah dengan sumber pemetaan vektor yang dijelaskan berdasarkan skala, harus memiliki konsistensi internal dalam tingkat kedetailan yang berasal dari berbagai kumpulan data. Sederhananya, seberapa besar gambar dapat diperbesar sebelum terlihat buram?
Saya Memetakan Pada Skala 1:2000, Resolusi Apa yang Harus Saya Gunakan untuk Basemap Rasternya?

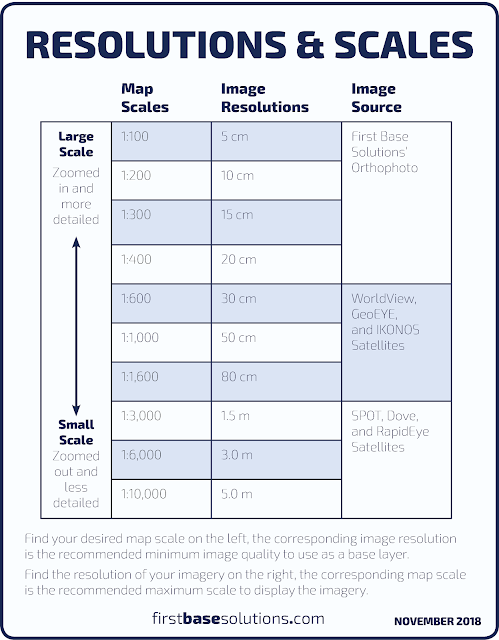

Berdasarkan bagan/tabel di atas, sesuaikan dengan skala peta komposisi akhir Anda atau yang cocok dengan file vektor Anda. Resolusi yang sesuai adalah kualitas minimum yang dapat digunakan tanpa keburaman yang mencolok. Jika ragu, bidik resolusi yang sedikit lebih tinggi dari yang Anda perlukan. Misalnya, jika membuat peta 1:2.000, sebaiknya gunakan citra dengan resolusi 80cm atau lebih baik.
Alternatifnya, jika Anda memulai dengan citra, temukan resolusi gambar dalam tabel, skala peta yang ada di bagan adalah skala maksimum yang harus dibangun untuk peta akhir anda.
Perlihatkan
Di bawah ini adalah serangkaian tangkapan layar dari gambar yang sama yang ditampilkan pada skala peta yang semakin meningkat. Setiap gambar memiliki resolusi berbeda seperti pada diagram di bawah, berpusat pada perpotongan empat kotak.
Setiap gambar di bawah ini terbuat dari empat gambar berbeda dengan resolusi berbeda.

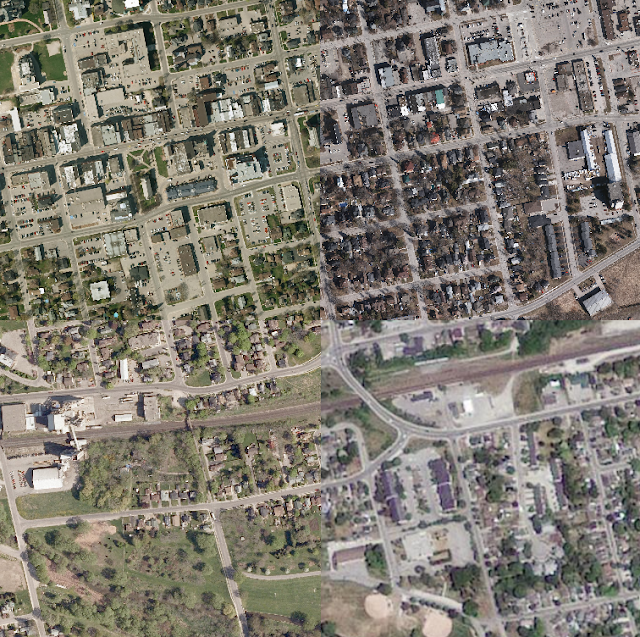

Skala 1:10.000 – Langsung saja Anda dapat melihat garis-garis potongan yang keseimbangan warnanya sedikit berbeda di setiap gambar, namun kejelasan fitur di lapangan serupa.

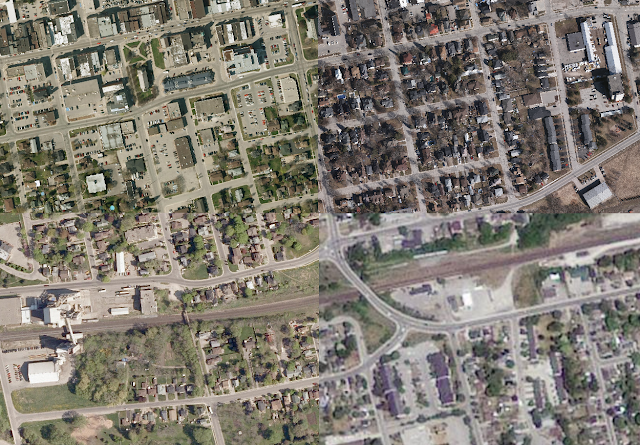

Skala 1:5.000 – Masih terlihat bagus

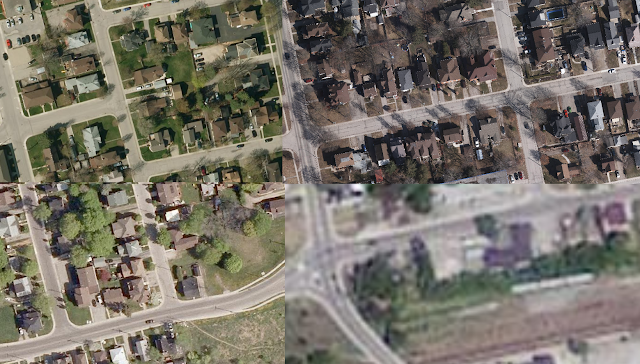

Skala 1:3.000 – Berikut adalah batas yang disarankan untuk citra 1,5m di kanan bawah. Lihatlah gambar pada ukuran aslinya dan Anda akan melihat betapa buramnya dibandingkan gambar lainnya.
Skala 1:1000 – Masih Oke.

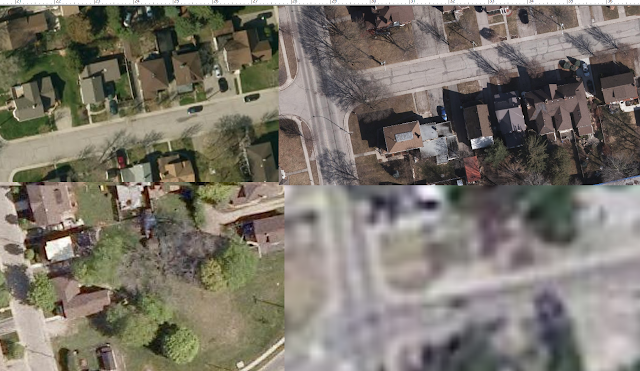

Skala 1:500 – Di sini, pada 1:500, gambar 30cm di kiri bawah berada tepat di luar batas 1:600 dan mulai buram.

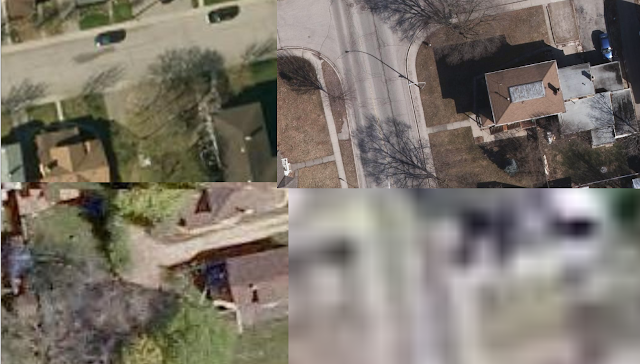

Skala 1:250 – Gambar kiri atas dengan resolusi 20cm dimaksimalkan pada skala 1:400. Di sini Anda hanya melihat gambar 5cm di kanan atas yang masih jelas.
Skala 1:100 – Terakhir, skala ini sedekat mungkin dengan gambar berukuran 5cm.
